Η άμεση βλάβη της ατελούς διείσδυσης στη συγκολλημένη κατασκευή είναι η μείωση της διατομής του ρουλεμάν και η μείωση των μηχανικών ιδιοτήτων του συγκολλημένου συνδέσμου. Η συγκέντρωση στρες που προκαλείται από την έλλειψη διείσδυσης είναι πολύ πιο επιβλαβής από τη μείωση της αντοχής. Οι συγκολλημένες κατασκευές που υπόκεινται σε εναλλασσόμενα φορτία, κρουστικά φορτία, διάβρωση λόγω τάσης ή λειτουργούν σε χαμηλές θερμοκρασίες συχνά οδηγούν σε εύθραυστα σπασίματα.
Η έλλειψη σύντηξης όχι μόνο μειώνει το αποτελεσματικό πάχος της συγκολλημένης δομής, αλλά και κατά τη χρήση του τεμαχίου εργασίας, είναι πιθανό να εμφανιστεί συγκέντρωση τάσης στην άκρη της μη σύντηξης και εδώ δημιουργούνται ρωγμές, με αποτέλεσμα τη ρωγμή ολόκληρη η συγκόλληση.

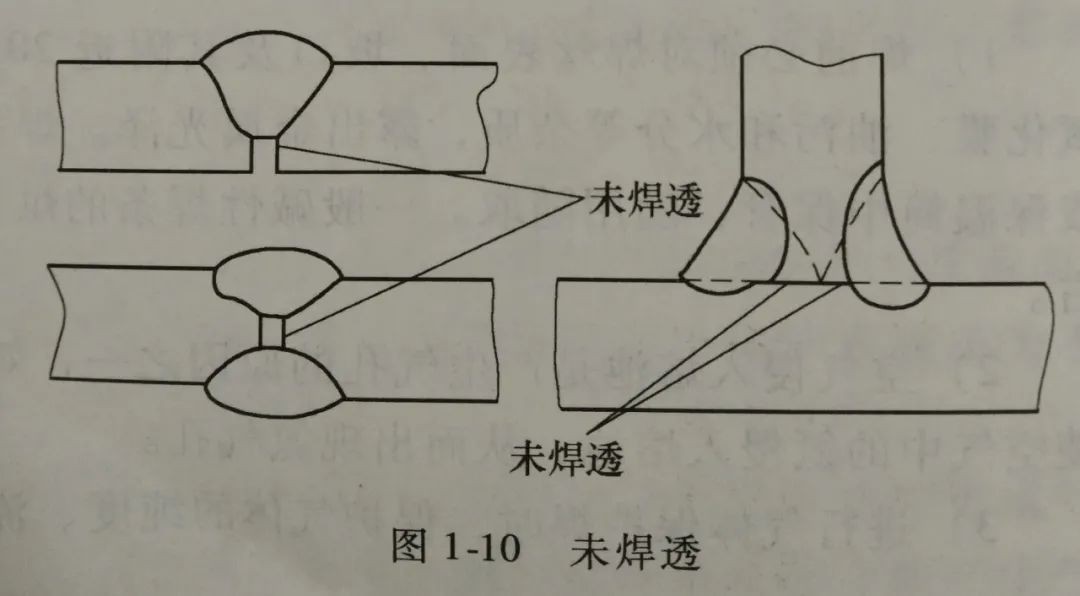

(1) Ατελής διείσδυση Ατελής διείσδυση είναι το φαινόμενο που η ρίζα της συγκολλημένης άρθρωσης δεν έχει διαπεραστεί πλήρως. Τόσο η συγκόλληση μονής όψης όσο και η συγκόλληση διπλής όψης μπορεί να προκαλέσουν ατελή ελαττώματα διείσδυσης και τα μορφολογικά χαρακτηριστικά της ατελούς διείσδυσης στη συγκόλληση φαίνονται στο σχήμα 1-10.
1) Αιτίες ατελών ελαττωμάτων διείσδυσης:
Λανθασμένη επιλογή των παραμέτρων συγκόλλησης, όπως πολύ μικρό ρεύμα συγκόλλησης, πολύ γρήγορη ταχύτητα λειτουργίας, ακατάλληλη γωνία ηλεκτροδίων, φύσημα τόξου, πολύ μικρό διάκενο και ακατάλληλη γωνία αυλάκωσης, κ.λπ., η έλλειψη διείσδυσης έχει μικρή σχέση με τους μεταλλουργικούς παράγοντες συγκόλλησης.
Λάθη λειτουργίας, όπως ευθυγράμμιση στο κέντρο κατά τη συγκόλληση με βυθισμένο τόξο διπλής όψης χωρίς άνοιγμα αυλάκωσης, κ.λπ.
Κακή επεξεργασία αυλακώσεων, όπως πολύ παχύ αμβλύ άκρο, ή η μία πλευρά είναι παχιά και η μία πλευρά είναι λεπτή και το ρεύμα συγκόλλησης είναι πολύ μικρό.
2) Προληπτικά μέτρα για ελαττώματα ατελούς διείσδυσης:
Η συγκόλληση με υψηλότερο ρεύμα είναι η βασική μέθοδος για την αποφυγή ελαττωμάτων υποδιείσδυσης. Για συγκολλήσεις φιλέτου, χρησιμοποιήστε εναλλασσόμενο ρεύμα αντί για συνεχές ρεύμα για να αποτρέψετε τη μαγνητική προκατάληψη.
Επιπλέον, μέτρα όπως ο λογικός σχεδιασμός του αυλακιού, η διατήρηση του αυλακιού καθαρό και η χρήση συγκόλλησης με βραχύ τόξο μπορούν επίσης να αποτρέψουν αποτελεσματικά την εμφάνιση ατελών ελαττωμάτων διείσδυσης.
(2) Το τμήμα που δεν είναι πλήρως συγκολλημένο μεταξύ του μετάλλου συγκόλλησης και του μετάλλου βάσης ή του μετάλλου της κόλλησης και του μετάλλου του σφαιριδίου συγκόλλησης ονομάζεται ατελής σύντηξη.
Η διάχυση συμβαίνει συχνά στο πλευρικό τοίχωμα της αυλάκωσης, μεταξύ στρωμάτων συγκόλλησης πολλαπλών στρωμάτων και στη ρίζα της συγκόλλησης. Μερικές φορές το χάσμα είναι μεγάλο και δεν διακρίνεται από τη σκωρία.
Μερικές φορές ο δεσμός είναι σφιχτός αλλά όχι συγκολλημένος και τείνουν να συμβαίνουν μικρορωγμές στο τέλος της μη συντηγμένης περιοχής.
1) Αιτίες μη συγχωνευμένων ελαττωμάτων:
Η επιφάνεια συγκόλλησης δεν έχει καθαριστεί και υπάρχει λάδι ή σκουριά. το σχήμα αυλάκωσης είναι παράλογο και υπάρχουν νεκρές γωνίες. το ρεύμα συγκόλλησης είναι πολύ μικρό. ο φακός συγκόλλησης δεν ταλαντεύεται επαρκώς: ο συγκολλητής αυξάνει το ρεύμα χωρίς άδεια να επιταχύνει την ταχύτητα συγκόλλησης κ.λπ.
2) Προληπτικά μέτρα για μη συγχωνευμένα ελαττώματα:
Χρησιμοποιήστε υψηλότερο ρεύμα συγκόλλησης για να εκτελέσετε σωστά τη λειτουργία συγκόλλησης και να διατηρήσετε το αυλάκι καθαρό.
